Seat Altea Freetrack 2007 Manual do proprietário (in Portuguese)

Tecnologia inteligente189
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

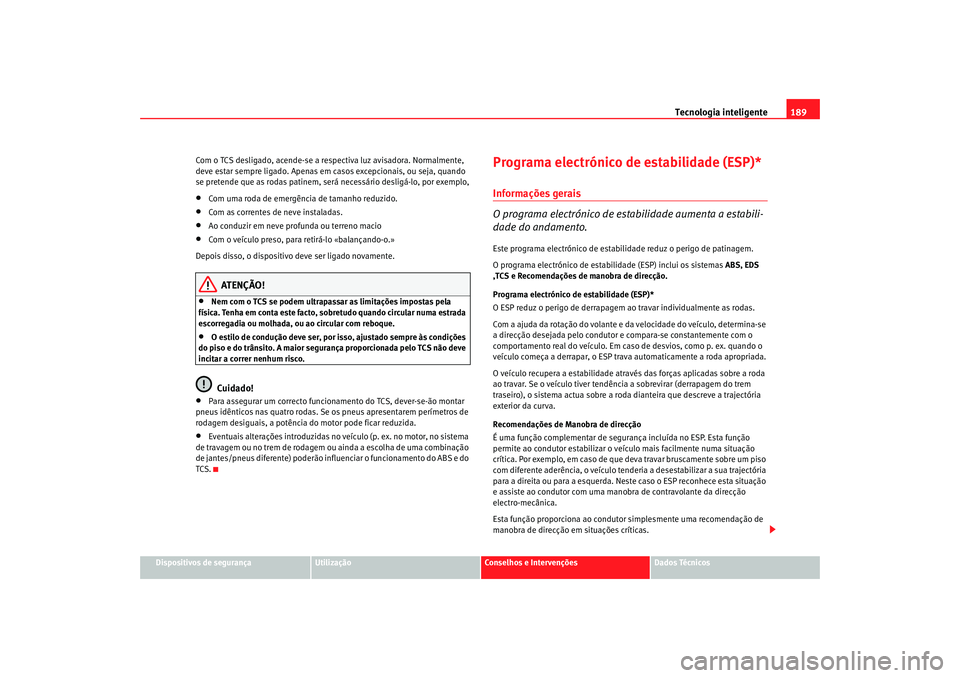

Com o TCS desligado, acende-se a respectiva luz avisadora. Normalmente,
deve estar sempre ligado. Apenas em casos excepcionais, ou seja, quando
se pretende que as rodas patinem, ser
á necessário desligá-lo, por exemplo,
•
Com uma roda de emergência de tamanho reduzido.
•
Com as correntes de neve instaladas.
•
Ao conduzir em neve profunda ou terreno macio
•
Com o veículo preso, para retirá-lo «balançando-o.»
Depois disso, o dispositivo deve ser ligado novamente.
ATENÇÃO!
•
Nem com o TCS se podem ultrapassar as limitações impostas pela
física. Tenha em conta este facto, sobretudo quando circular numa estrada
escorregadia ou molhada, ou ao circular com reboque.
•
O estilo de condução deve ser, por isso, ajustado sempre às condições
do piso e do trânsito. A maior segur ança proporcionada pelo TCS não deve
incitar a correr nenhum risco.Cuidado!
•
Para assegurar um correcto funcionamento do TCS, dever-se-ão montar
pneus idênticos nas quatro rodas. Se os pneus apresentarem perímetros de
rodagem desiguais, a potência do motor pode ficar reduzida.
•
Eventuais alterações introduzidas no veículo (p. ex. no motor, no sistema
de travagem ou no trem de rodagem ou ainda a escolha de uma combinação
de jantes/pneus diferente) poderão in fluenciar o funcionamento do ABS e do
TCS.
Programa electrónico de estabilidade (ESP)*Informações gerais
O programa electrónico de estabilidade aumenta a estabili-
dade do andamento.Este programa electrónico de estabilidade reduz o perigo de patinagem.
O programa electrónico de estabilidade (ESP) inclui os sistemas ABS, EDS
,TCS e Recomendações de manobra de direcção.
Programa electrónico de estabilidade (ESP)*
O ESP reduz o perigo de derrapagem ao travar individualmente as rodas.
Com a ajuda da rotação do volante e da velocidade do veículo, determina-se
a direcção desejada pelo condutor e compara-se constantemente com o
comportamento real do veículo. Em caso de desvios, como p. ex. quando o
veículo começa a derrapar, o ESP trava automaticamente a roda apropriada.
O veículo recupera a estabilidade através das forças aplicadas sobre a roda
ao travar. Se o veículo tiver tendência a sobrevirar (derrapagem do trem
traseiro), o sistema actua sobre a roda dianteira que descreve a trajectória
exterior da curva.
Recomendações de Manobra de direcção
É uma função complementar de segurança incluída no ESP. Esta função
permite ao condutor estabilizar o veículo mais facilmente numa situação
crítica. Por exemplo, em caso de que deva travar bruscamente sobre um piso
com diferente aderência, o veículo tenderia a desestabilizar a sua trajectória
para a direita ou para a esquerda. Neste caso o ESP reconhece esta situação
e assiste ao condutor com uma manobra de contravolante da direcção
electro-mecânica.
Esta função proporciona ao condutor simplesmente uma recomendação de
manobra de direcção em situações críticas.
altea_xl portugues.book Seite 189 Donnerstag, 12. April 2007 3:57 15

Tecnologia inteligente
190O veículo não se autodirige com esta fu nção, o condutor é em todo momento,
o responsável do controlo da direcção do seu veículo.
ATENÇÃO!
•
Nem com o ESP se podem ultrapassar as limitações impostas pela
física. Tenha em conta este facto, sobretudo quando circular numa estrada
escorregadia ou molhada, ou ao circular com reboque.
•
O estilo de condução deve ser, por isso, ajustado sempre às condições
do piso e do trânsito. A maior segur ança proporcionada pelo ESP não deve
incitar a correr nenhum risco.Cuidado!
•
Para assegurar um correcto funcionamento do ESP, dever-se-ão montar
pneus idênticos nas quatro rodas. Se os pneus apresentarem perímetros de
rodagem desiguais, a potência do motor pode ficar reduzida.
•
Eventuais alterações introduzidas no veículo (p. ex. no motor, no sistema
de travagem ou no trem de rodagem ou ainda a escolha de uma combinação
de jantes/pneus di ferente) poderão influenciar o funcionamento do ABS,
EDS, ESP e TCS.Nota
Para desligar o ESP através do interruptor ⇒página 168.Sistema anti-bloqueio (ABS)O sistema anti-bloqueio evita o bloqueio das rodas na travagem
⇒página 188.
Bloqueio electrónico do diferencial (EDS)*
O bloqueio electrónico do dife rencial ajuda a evitar que as
rodas motrizes patinem.Graças ao EDS são substancialmente facilitados ou até viabilizados, em
condições adversas do piso, o arranque, a aceleração e as subidas íngremes.
O sistema controla o número de voltas das rodas motrizes através dos
sensores do ABS (no caso de avaria do EDS, ilumina-se a luz avisadora do
ABS) ⇒página 80.
Uma diferença na rotação na ordem das 100 rpm das rodas motrizes, resul-
tante de um piso escorregadio de um dos lados é compensada, até uma velo-
cidade de 80 km/h, pela desaceleração da roda que patina, transferindo-se
a força propulsora para a outra roda motriz, por meio do diferencial.
Para que o travão de disco da roda que trava não aqueça, o EDS desliga-se
automaticamente em caso de solicitação extrema. O veículo continuará a
funcionar com as mesmas propriedades que as de outro sem EDS. Por esta
razão, não se aconselha a desactivação do EDS.
O EDS volta a ligar-se automaticamente quando o travão tiver arrefecido.
ATENÇÃO!
•
Na aceleração em piso escorregadio uniforme, por exemplo com gelo e
neve, acelere com prudência. As rodas motrizes podem chegar a patinar,
apesar do EDS, afectando a segurança de condução.
•
O estilo de condução deve ser sempre ajustado às condições do piso e
do trânsito. A maior segurança propor cionada pelo EDS não deve incitar a
correr nenhum risco.Cuidado!
Eventuais alterações introduzidas no veíc ulo (p. ex. no motor, no sistema de
travagem ou no trem de rodagem ou ainda a escolha de uma combinação de
altea_xl portugues.book Seite 190 Donnerstag, 12. April 2007 3:57 15

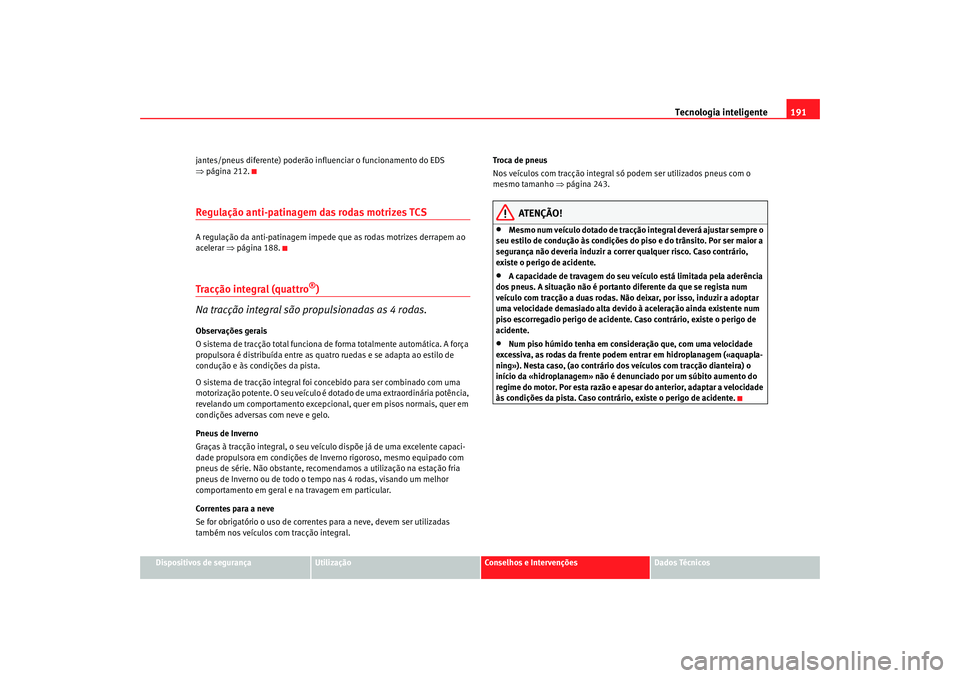

Tecnologia inteligente191
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
jantes/pneus diferente) poderão in
fluenciar o funcionamento do EDS
⇒ página 212.
Regulação anti-patinagem das rodas motrizes TCSA regulação da anti-patinagem impede que as rodas motrizes derrapem ao
acelerar ⇒ página 188.Tracção integral (quattro
®)
Na tracção integral são propulsionadas as 4 rodas.
Observações gerais
O sistema de tracção total funciona de forma totalmente automática. A força
propulsora é distribuída entre as qu atro ruedas e se adapta ao estilo de
condução e às condições da pista.
O sistema de tracção integral foi concebido para ser combinado com uma
motorização potente. O seu veículo é dotado de uma extraordinária potência,
revelando um comportamento excepcional, quer em pisos normais, quer em
condições adversas com neve e gelo.
Pneus de Inverno
Graças à tracção integral, o seu veículo dispõe já de uma excelente capaci-
dade propulsora em condições de Inverno rigoroso, mesmo equipado com
pneus de série. Não obstante, recomendamos a utilização na estação fria
pneus de Inverno ou de todo o tempo nas 4 rodas, visando um melhor
comportamento em geral e na travagem em particular.
Correntes para a neve
Se for obrigatório o uso de correntes para a neve, devem ser utilizadas
também nos veículos com tracção integral. Troca de pneus
Nos veículos com tracção integral só
podem ser utilizados pneus com o
mesmo tamanho ⇒página 243.
ATENÇÃO!
•
Mesmo num veículo dotado de tracção integral deverá ajustar sempre o
seu estilo de condução às condições do piso e do trânsito. Por ser maior a
segurança não deveria induzir a correr qualquer risco. Caso contrário,
existe o perigo de acidente.
•
A capacidade de travagem do seu veículo está limitada pela aderência
dos pneus. A situação não é portanto diferente da que se regista num
veículo com tracção a duas rodas. Não deixar, por isso, induzir a adoptar
uma velocidade demasiado alta devido à aceleração ainda existente num
piso escorregadio perigo de acidente. Caso contrário, existe o perigo de
acidente.
•
Num piso húmido tenha em consideração que, com uma velocidade
excessiva, as rodas da frente podem entrar em hidroplanagem («aquapla-
ning»). Nesta caso, (ao contrário dos veículos com tracção dianteira) o
início da «hidroplanagem» não é denunciado por um súbito aumento do
regime do motor. Por esta razão e ape sar do anterior, adaptar a velocidade
às condições da pista. Caso contrário, existe o perigo de acidente.
altea_xl portugues.book Seite 191 Donnerstag, 12. April 2007 3:57 15

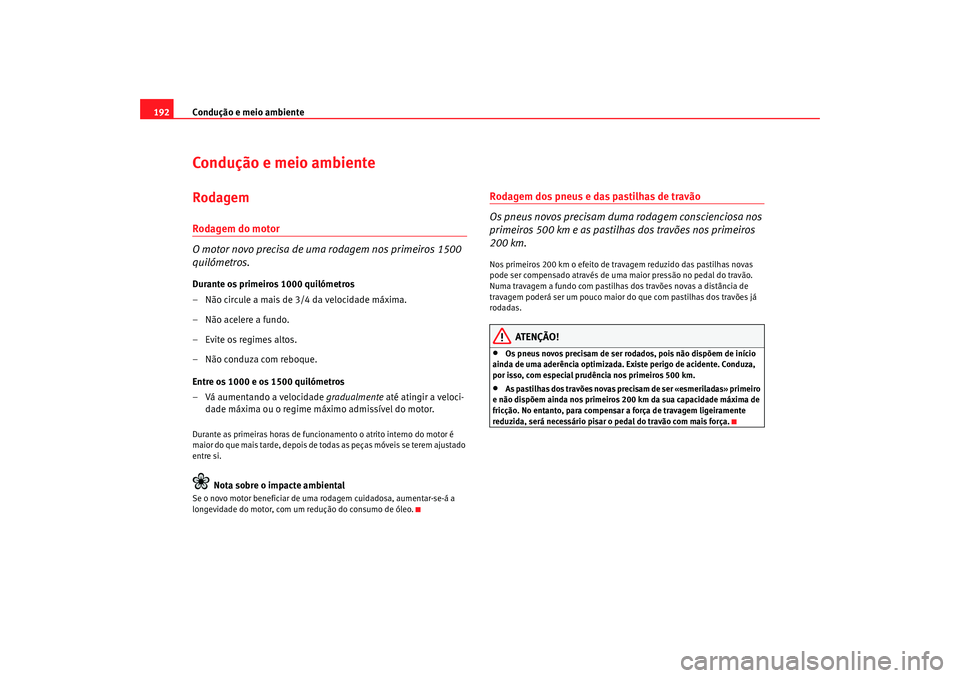

Condução e meio ambiente
192Condução e meio ambienteRodagemRodagem do motor
O motor novo precisa de uma rodagem nos primeiros 1500
quilómetros.Durante os primeiros 1000 quilómetros
– Não circule a mais de 3/4 da velocidade máxima.
– Não acelere a fundo.
– Evite os regimes altos.
– Não conduza com reboque.
Entre os 1000 e os 1500 quilómetros
– Vá aumentando a velocidade gradualmente até atingir a veloci-
dade máxima ou o regime máximo admissível do motor.Durante as primeiras horas de funcionamento o atrito interno do motor é
maior do que mais tarde, depois de todas as peças móveis se terem ajustado
entre si.
Nota sobre o impacte ambiental
Se o novo motor beneficiar de uma rodagem cuidadosa, aumentar-se-á a
longevidade do motor, com um redução do consumo de óleo.
Rodagem dos pneus e das pastilhas de travão
Os pneus novos precisam duma rodagem conscienciosa nos
primeiros 500 km e as pastilhas dos travões nos primeiros
200 km.Nos primeiros 200 km o efei to de travagem reduzido das pastilhas novas
pode ser compensado através de um a maior pressão no pedal do travão.
Numa travagem a fundo com pastilhas dos travões novas a distância de
travagem poderá ser um pouco maior do que com pastilhas dos travões já
rodadas.
ATENÇÃO!
•
Os pneus novos precisam de ser rodados, pois não dispõem de início
ainda de uma aderência optimizada. Existe perigo de acidente. Conduza,
por isso, com especial prudência nos primeiros 500 km.
•
As pastilhas dos travões novas precisam de ser «esmeriladas» primeiro
e não dispõem ainda nos primeiros 200 km da sua capacidade máxima de
fricção. No entanto, para compensar a força de travagem ligeiramente
reduzida, será necessário pisar o pedal do travão com mais força.
altea_xl portugues.book Seite 192 Donnerstag, 12. April 2007 3:57 15

Condução e meio ambiente193
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Eficácia dos travões e distância de travagem
A eficácia dos travões e a distância de travagem são influen-
ciadas por situações de conduç ão e condições do piso dife-
rentes.Para uma boa eficácia dos travões é importante que as pastilhas dos travões
não apresentem desgaste. O desgaste das pastilhas dos travões depende
muito das condições de utilização e do estilo da condução. Se utilizar o
veículo predominantemente no ciclo urbano e em trajectos curtos ou se a sua
condução for muito desportiva, recomendamos que mande controlar a
espessura das pastilhas dos travões a um Serviço Técnico mais frequente-
mente do que nos prazos indicados no Plano de Assistência.
Se conduzir com os travões molhados, como, por exemplo ao atravessar
zonas alagadas, debaixo de chuva intens a ou depois de lavar o veículo, os
travões perdem eficácia, devido à presença de humidade ou, no Inverno, de
gelo nos discos: neste caso, terá de travar várias vezes até que os travões
«sequem».
ATENÇÃO!
Uma maior distância de travagem e as avarias no sistema de travagem
aumentam o risco de acidente.•
As pastilhas dos travões novas precisam de ser esmeriladas primeiro e
não dispõem ainda nos primeiros 200 km da sua capacidade máxima de
fricção. Para compensar a força de travagem ligeiramente reduzida, será
necessário pisar o pedal do travão co m mais força. O mesmo se verifica
quando as pastilhas são substituídas.
•
Devido à presença de humidade ou de gelo nos discos e em estradas
tratadas com sais anti-gelo poder-se-á registar uma diminuição da eficácia
dos travões.
•
Em inclinações os travões são excessivamente solicitados e aquecem
rapidamente. Antes de iniciar uma descida acentuada mais extensa, reduza a velocidade, engate uma mudança mais baixa ou seleccione a posição de
marcha inferior. Desta forma, aproveita a acção do travão motor e alivia os
travões.
•
Não «faça patinar» os travões, pisando ligeiramente o pedal. Uma
travagem constante provoca o aquecimento dos travões e alarga a
distância de travagem. Trave, em vez disso, intervaladamente.
•
Não deixe nunca o veículo circular com o motor parado. A distância de
travagem aumenta consideravelmente, quando o servofreio não está
activo.
•
Se o líquido dos travões perder a sua viscosidade, poderá ocorrer a
formação de bolhas de vapor no sistema de travagem, em caso de uma
maior solicitação. Consequentemente, a eficácia dos travões fica reduzida.
•
Um spoiler dianteiro que não é de série ou que esteja danificado pode
prejudicar a passagem de ar até aos travões, provocando o seu sobreaque-
cimento. Antes de adquirir acessórios, é necessário prestar atenção às
recomendações ⇒página 212, «Modificações técnicas».
•
Em caso de deficiência num dos circuitos de travagem, a distância de
travagem aumenta consideravelmente. Contacte imediatamente uma
oficina especializada e evite circular nestas condições.
Sistema de purificação dos gases de escapeCatalisador*Para que o catalisador funcione durante muito tempo
– Abasteça exclusivamente gasolina sem chumbo.
– Não espere que o depósito de combustível fique vazio.
AT ENÇÃO! Continua ção
altea_xl portugues.book Seite 193 Donnerstag, 12. April 2007 3:57 15

Condução e meio ambiente
194

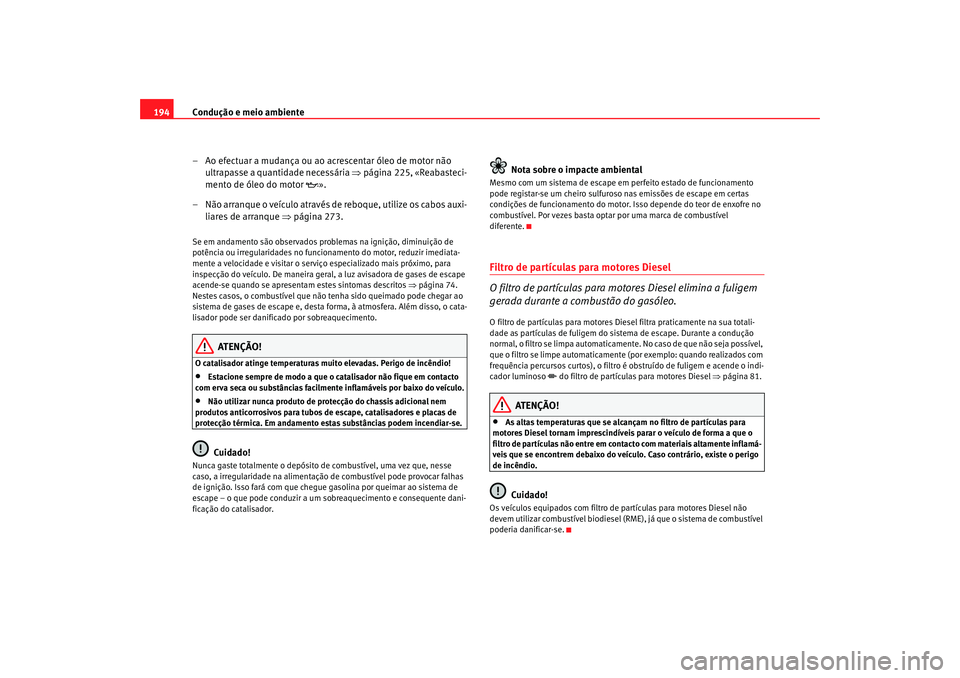

– Ao efectuar a mudança ou ao acrescentar óleo de motor não ultrapasse a quantidade necessária ⇒página 225, «Reabasteci-
mento de óleo do motor ».
– Não arranque o veículo através de reboque, utilize os cabos auxi- liares de arranque ⇒página 273.Se em andamento são observados problemas na ignição, diminuição de
potência ou irregularida des no funcionamento do motor, reduzir imediata-
mente a velocidade e visitar o serviço especializado mais próximo, para
inspecção do veículo. De maneira geral, a luz avisadora de gases de escape
acende-se quando se apresentam estes sintomas descritos ⇒página 74.
Nestes casos, o combustível que não te nha sido queimado pode chegar ao
sistema de gases de escape e, desta forma, à atmosfera. Além disso, o cata-
lisador pode ser danificado por sobreaquecimento.
ATENÇÃO!
O catalisador atinge temperaturas muito elevadas. Perigo de incêndio!•
Estacione sempre de modo a que o catalisador não fique em contacto
com erva seca ou substâncias facilmente inflamáveis por baixo do veículo.
•
Não utilizar nunca produto de protecção do chassis adicional nem
produtos anticorrosivos para tubos de escape, catalisadores e placas de
protecção térmica. Em andamento estas substâncias podem incendiar-se.Cuidado!
Nunca gaste totalmente o depósito de combustível, uma vez que, nesse
caso, a irregularidade na alimentação de combustível pode provocar falhas
de ignição. Isso fará com que chegue gasolina por queimar ao sistema de
escape – o que pode conduzir a um so breaquecimento e consequente dani-
ficação do catalisador.
Nota sobre o impacte ambiental
Mesmo com um sistema de escape em perfeito estado de funcionamento
pode registar-se um cheiro sulfuroso nas emissões de escape em certas
condições de funcionamento do motor. Isso depende do teor de enxofre no
combustível. Por vezes basta opta r por uma marca de combustível
diferente.Filtro de partículas para motores Diesel
O filtro de partículas para motores Diesel elimina a fuligem
gerada durante a combustão do gasóleo.O filtro de partículas para motores Diesel filtra praticamente na sua totali-
dade as partículas de fuligem do sistema de escape. Durante a condução
normal, o filtro se limpa automaticament e. No caso de que não seja possível,
que o filtro se limpe automaticamente (p or exemplo: quando realizados com
frequência percursos curtos), o filtro é obstruído de fuligem e acende o indi-
cador luminoso
 do filtro de partículas para motores Diesel ⇒página 81.
ATENÇÃO!
•
As altas temperaturas que se alcançam no filtro de partículas para
motores Diesel tornam imprescindíveis parar o veículo de forma a que o
filtro de partículas não entre em contacto com materiais altamente inflamá-
veis que se encontrem debaixo do veículo. Caso contrário, existe o perigo
de incêndio.Cuidado!
Os veículos equipados com filtro de pa rtículas para motores Diesel não
devem utilizar combustível biodiesel (RME), já que o sistema de combustível
poderia danificar-se.
altea_xl portugues.book Seite 194 Donnerstag, 12. April 2007 3:57 15

Condução e meio ambiente195
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

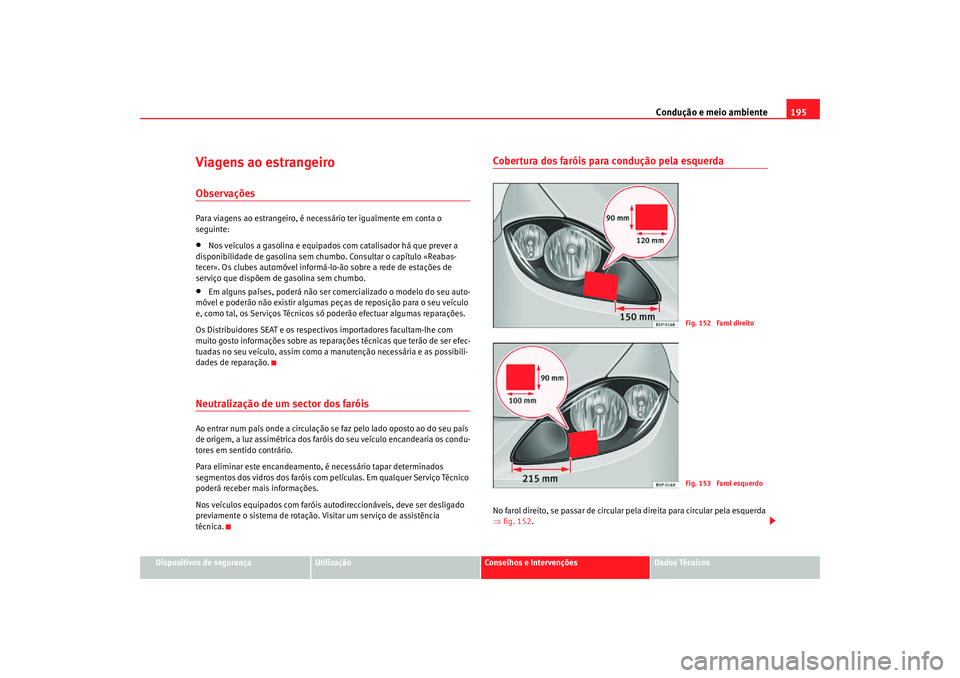

Viagens ao estrangeiroObservaçõesPara viagens ao estrangeiro, é necessário ter igualmente em conta o
seguinte:•
Nos veículos a gasolina e equipados com catalisador há que prever a
disponibilidade de gasolina sem chumbo. Consultar o capítulo «Reabas-
tecer». Os clubes automóvel informá-l o-ão sobre a rede de estações de
serviço que dispõem de gasolina sem chumbo.
•
Em alguns países, poderá não ser co mercializado o modelo do seu auto-
móvel e poderão não existir algumas peças de reposição para o seu veículo
e, como tal, os Serviços Técnicos só poderão efectuar algumas reparações.
Os Distribuidores SEAT e os respectivos importadores facultam-lhe com
muito gosto informações sobre as repara ções técnicas que terão de ser efec-
tuadas no seu veículo, assim como a manutenção necessária e as possibili-
dades de reparação.
Neutralização de um sector dos faróisAo entrar num país onde a circulação se faz pelo lado oposto ao do seu país
de origem, a luz assimétrica dos faróis do seu veículo encandearia os condu-
tores em sentido contrário.
Para eliminar este encandeamento, é necessário tapar determinados
segmentos dos vidros dos faróis com películas. Em qualquer Serviço Técnico
poderá receber mais informações.
Nos veículos equipados com faróis auto direccionáveis, deve ser desligado
previamente o sistema de rotação. Visitar um serviço de assistência
técnica.
Cobertura dos faróis para condução pela esquerdaNo farol direito, se passar de circular pela direita para circular pela esquerda
⇒ fig. 152 .
Fig. 152 Farol direitoFig. 153 Farol esquerdo
altea_xl portugues.book Seite 195 Donnerstag, 12. April 2007 3:57 15

Condução e meio ambiente

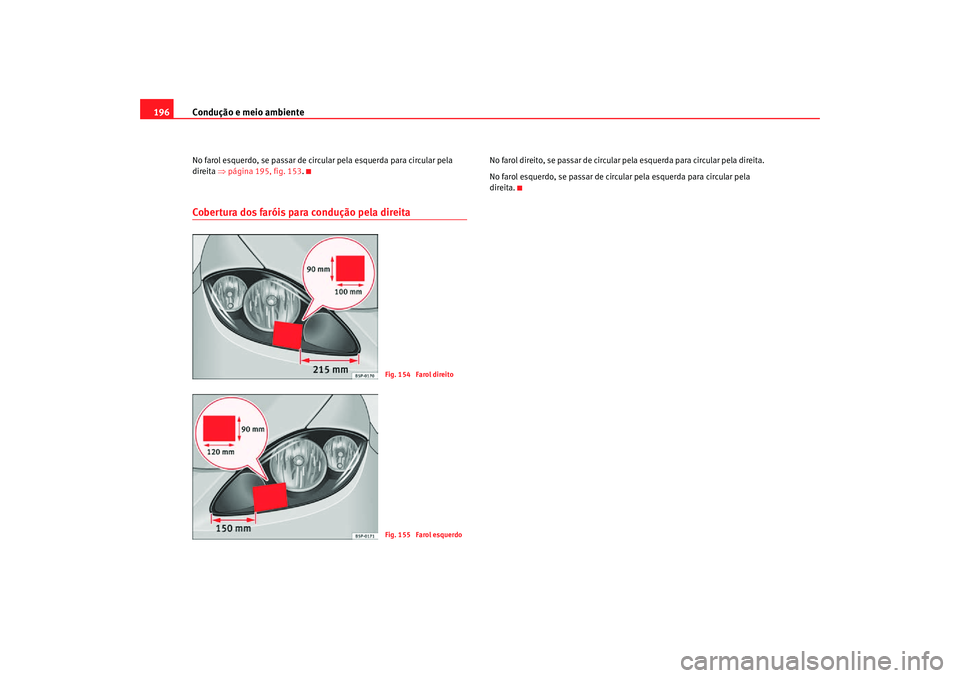

196No farol esquerdo, se passar de circul ar pela esquerda para circular pela
direita ⇒página 195, fig. 153 .Cobertura dos faróis para condução pela direita
No farol direito, se passar de circular pela esquerda para circular pela direita.
No farol esquerdo, se passar de circular pela esquerda para circular pela
direita.
Fig. 154 Farol direitoFig. 155 Farol esquerdo
altea_xl portugues.book Seite 196 Donnerstag, 12. April 2007 3:57 15

Condução e meio ambiente197
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

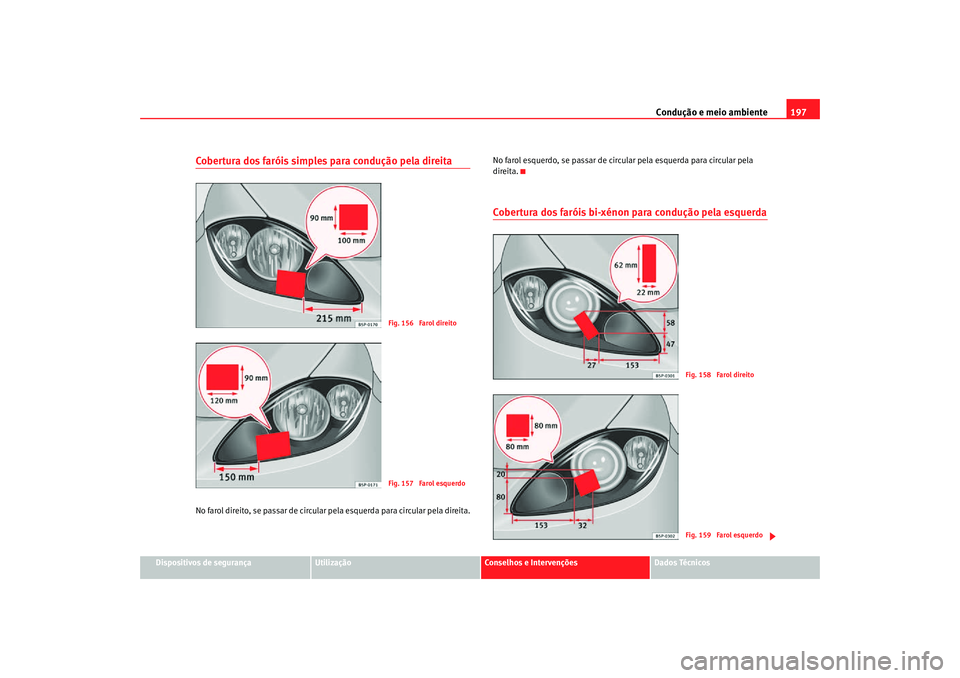

Cobertura dos faróis simples para condução pela direitaNo farol direito, se passar de circular pela esquerda para circular pela direita. No farol esquerdo, se passar de circular pela esquerda para circular pela
direita.
Cobertura dos faróis bi-xénon para condução pela esquerda
Fig. 156 Farol direitoFig. 157 Farol esquerdo
Fig. 158 Farol direitoFig. 159 Farol esquerdo
altea_xl portugues.book Seite 197
Donnerstag, 12. April 2007 3:57 15

Condução e meio ambiente

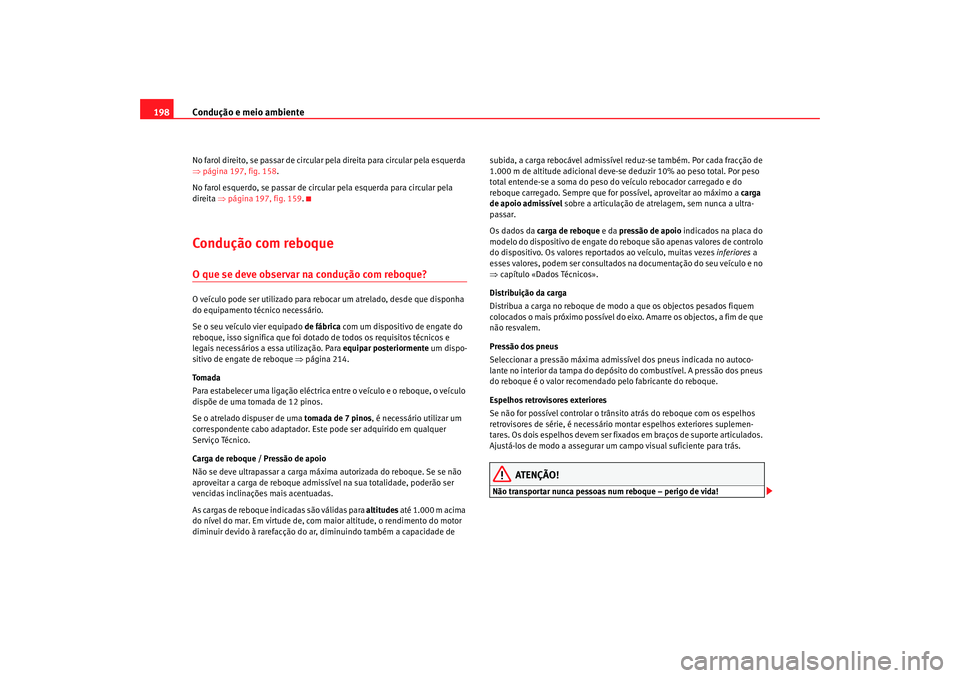

198No farol direito, se passar de circular pela direita para circular pela esquerda
⇒ página 197, fig. 158 .
No farol esquerdo, se passar de circul ar pela esquerda para circular pela
direita ⇒página 197, fig. 159 .Condução com reboqueO que se deve observar na condução com reboque?O veículo pode ser utilizado para rebocar um atrelado, desde que disponha
do equipamento técnico necessário.
Se o seu veículo vier equipado de fábrica com um dispositivo de engate do
reboque, isso significa que foi dotado de todos os requisitos técnicos e
legais necessários a essa utilização. Para equipar posteriormente um dispo-
sitivo de engate de reboque ⇒página 214.
To m a d a
Para estabelecer uma ligação eléctrica entre o veículo e o reboque, o veículo
dispõe de uma tomada de 12 pinos.
Se o atrelado dispuser de uma tomada de 7 pinos, é necessário utilizar um
correspondente cabo adaptador. Este pode ser adquirido em qualquer
Serviço Técnico.
Carga de reboque / Pressão de apoio
Não se deve ultrapassar a carga máxima autorizada do reboque. Se se não
aproveitar a carga de reboque admissível na sua totalidade, poderão ser
vencidas inclinações mais acentuadas.
As cargas de reboque indicadas são válidas para altitudes até 1.000 m acima
do nível do mar. Em virtude de, com maior altitude, o rendimento do motor
diminuir devido à rarefacção do ar , diminuindo também a capacidade de subida, a carga rebocável admissível
reduz-se também. Por cada fracção de
1.000 m de altitude adicional deve-se deduzir 10% ao peso total. Por peso
total entende-se a soma do peso do veículo rebocador carregado e do
reboque carregado. Sempre que for possível, aproveitar ao máximo a carga
de apoio admissível sobre a articulação de atrelagem, sem nunca a ultra-
passar.
Os dados da carga de reboque e da pressão de apoio indicados na placa do
modelo do dispositivo de engate do reboque são apenas valores de controlo
do dispositivo. Os valores reportados ao veículo, muitas vezes inferiores a
esses valores, podem ser consultados na documentação do seu veículo e no
⇒ capítulo «Dados Técnicos».
Distribuição da carga
Distribua a carga no reboque de modo a que os objectos pesados fiquem
colocados o mais próximo possível do eixo. Amarre os objectos, a fim de que
não resvalem.
Pressão dos pneus
Seleccionar a pressão máxima admissível dos pneus indicada no autoco-
lante no interior da tampa do depósito do combustível. A pressão dos pneus
do reboque é o valor recomendado pelo fabricante do reboque.
Espelhos retrovisores exteriores
Se não for possível controlar o trânsi to atrás do reboque com os espelhos
retrovisores de série, é necessário montar espelhos exteriores suplemen-
tares. Os dois espelhos devem ser fixados em braços de suporte articulados.
Ajustá-los de modo a assegurar um campo visual suficiente para trás.
ATENÇÃO!
Não transportar nunca pessoas num reboque – perigo de vida!
altea_xl portugues.book Seite 198 Donnerstag, 12. April 2007 3:57 15
